非真空环境下的MEMS结构的气体阻尼特性是器件设计流程中非常重要的一部分。比如,瞬态分析可以提供像器件时间常数这种非常重要的设计参数,但是对于一个瞬态分析精确的气体阻尼系数是非常有用的。
Display mirror的悬空镜面和支撑结构作为刚性体关于hinge组件做大角度的转动,其工作情形非常适用于Stokes求解器。本章节以display mirror为例,分析结构的气体阻尼效应,并分别研究了稀疏效应和低压环境对气体阻尼的影响。

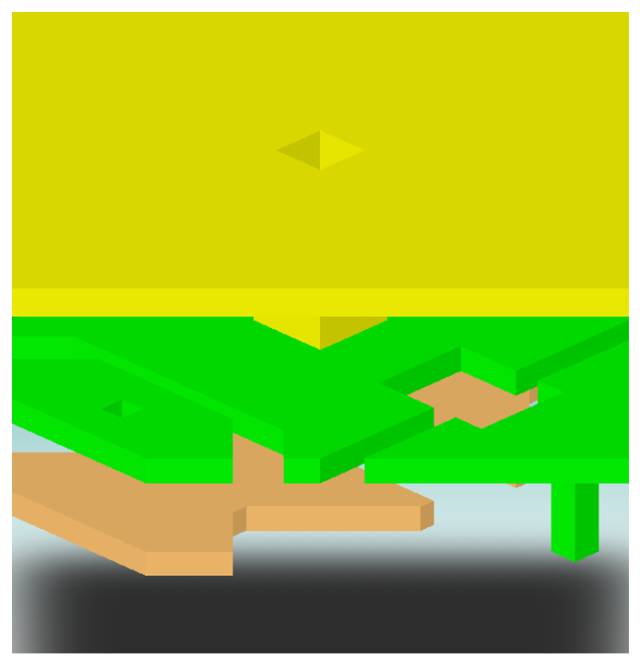

由二维Layout版图与工艺流程直接生成三维实体模型,如下图所示。
图1 模型

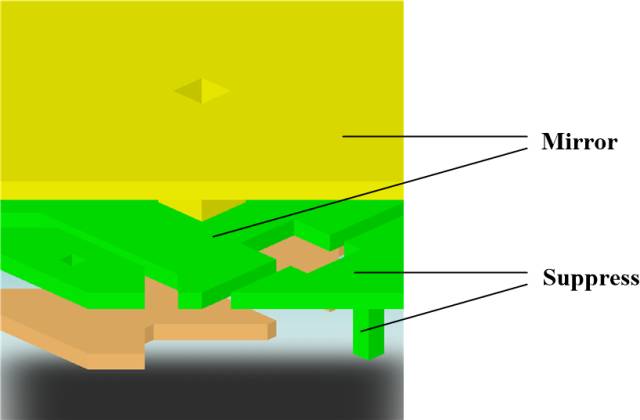

对模型划分网格之前,对实体进行属性设置,以及命名面,这些命名将会用在后续边界条件地设置中。设置所有moving部件为Mirror,刚体转动速度边界条件将施加到名为Mirror的部件。命名Anchor部件为Suppress,对其施加Suppress边界条件。取消静电极的Suppress, except for Electro选项,在该分析中静电极参与求解。
图2 Mesh前命名

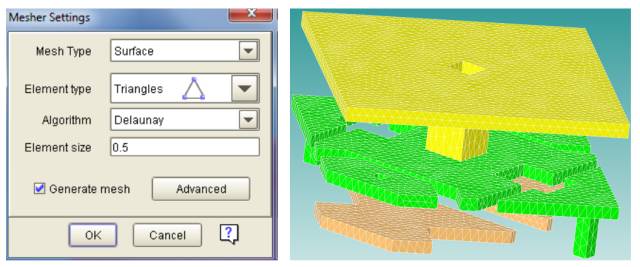

为了得到较高的网格一致性,对所有仿真部分结构采用Surface mesh网格类型,进行mesh convergence study,权衡仿真时间和仿真精度,最终采用element size:0.5。求解器采用BEM法计算该模型,DampingMM将从Surface网格自动生成计算所需panels。
图3 划分网格
设置DampingMM求解器物理域为Stokes Flow。当Stokes求解器选中后,Rarefaction(Knudsen/Slip)选项自动设置为Yes,这样,Stokes将包括slip修正,修正系数对于Si典型设置为0.9。
图4 DampingMM设置

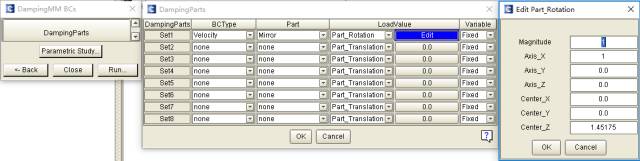

设置DampingMM边界条件如下图,打开DampingParts,对所有名字为Mirror的部件施加Velocity边界条件,设置Magnitude为1rad/sec,Axis_X为1,Center_Z为1.45175。该边界条件施加一个1rad/sec的瞬时转速用来计算在该转速下的稳态阻尼。对命名为Suppress的部件施加Suppress边界条件,这些部件不参与阻尼计算。
图5 边界条件设置
Stokes求解给定瞬态速度下的稳态阻尼值。但是mirror转动过程中,可动结构与固定电极之间的gap在变化,从而导致阻尼力及阻尼系数的变化。为了分析mirror经历的完整阻尼,在不同的mirror转角下运行Stokes求解器,即对mirror转角执行参数化研究。

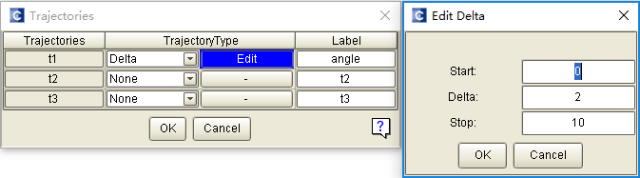

打开Parametric Study窗口,点击Trajectories,设置如下图,Mirror角度从0到10以2为步长增长。
图6 设置参数化研究Trajectories

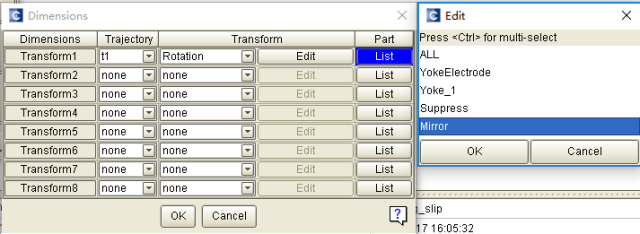

点击Dimensions,将刚刚设置的变量作为Rotation Transform施加到Mirror部件。点击run运行。
图7 设置参数化研究Dimensions

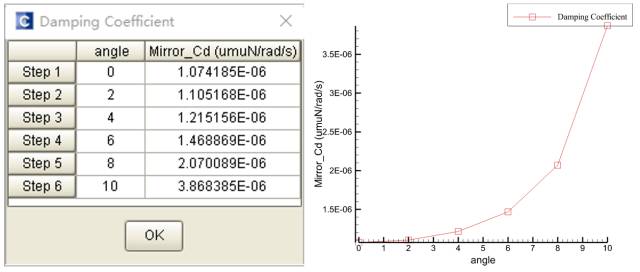

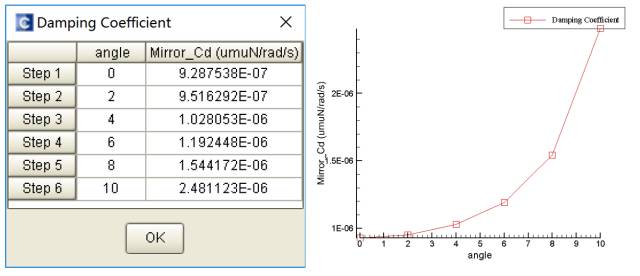

对模型进行求解,得到Mirror在不同旋转角度下对应的阻尼系数,如下图所示。随着镜面转动,移动部件与静电极之间的gap减小,从而导致稳态阻尼系数增大。
图8 仿真结果

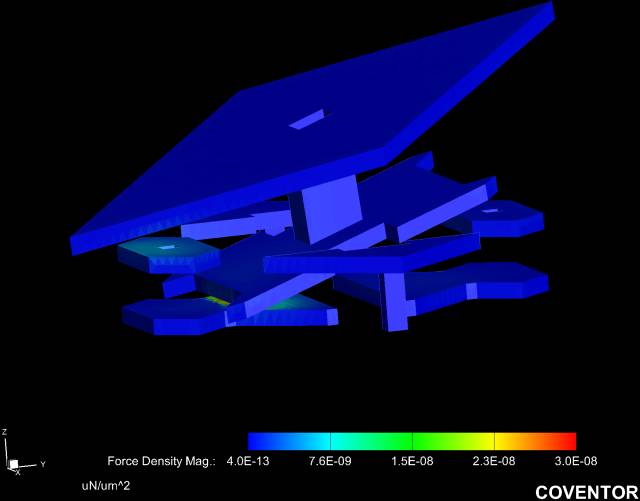

查看不同旋转角度下的3D显示结果,下图为旋转角=10时的force density值分布。
图9 3-D结果

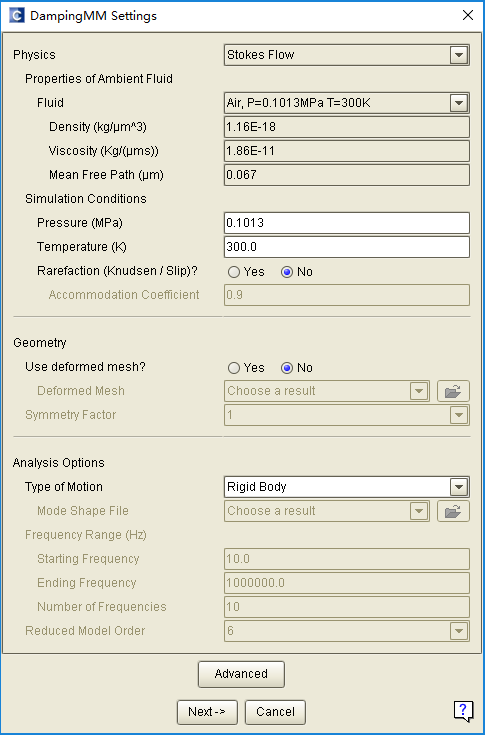

打开DampingMM设置窗口,修改Rarefaction(Knudsen/Slip)为No,边界条件设置不变。
图10 DampingMM设置
运行分析。结果如下图所示。
图11 仿真结果

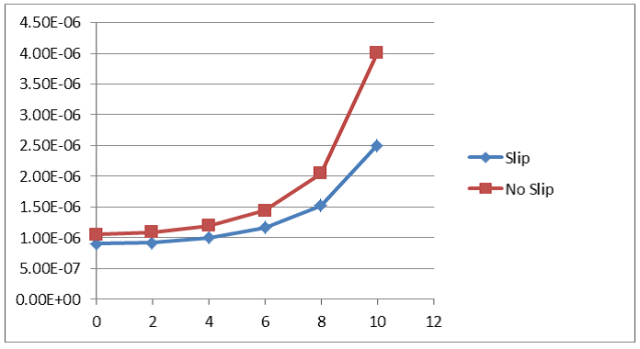

与上一个分析结果进行对比研究Slip修正对阻尼分析的影响。从对比结果图可以看出,即使在大气压下,Slip修正对结果的影响显著。
图12 带Slip修正与不带Slip修正结果对比

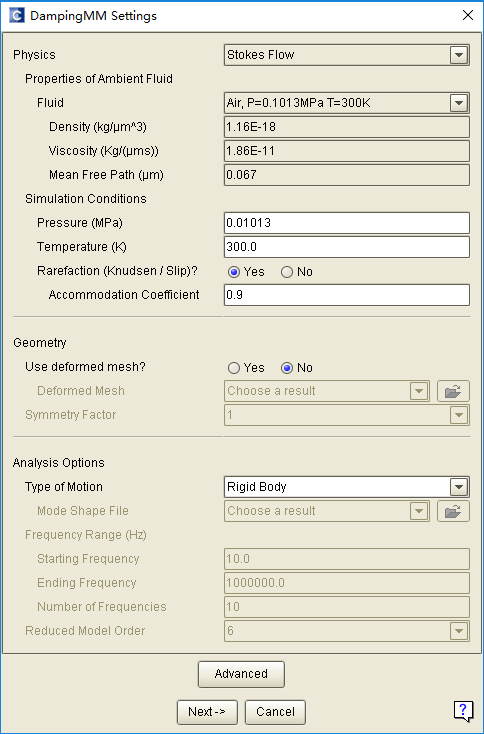

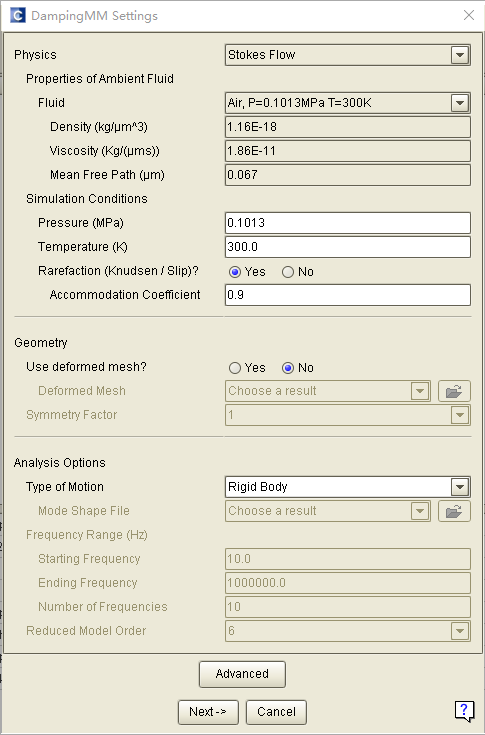

打开DampingMM设置窗口,设置Simulation Conditions / Pressure (MPa)值为0.01013,仍然采用Slip修正:Rarefaction(Knudsen/Slip)为Yes,使用默认修正系数0.9,边界条件设置不变。
图13 DampingMM设置

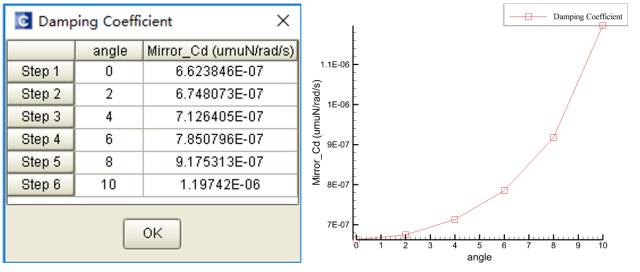

运行分析。结果如下图所示。
图14 仿真结果

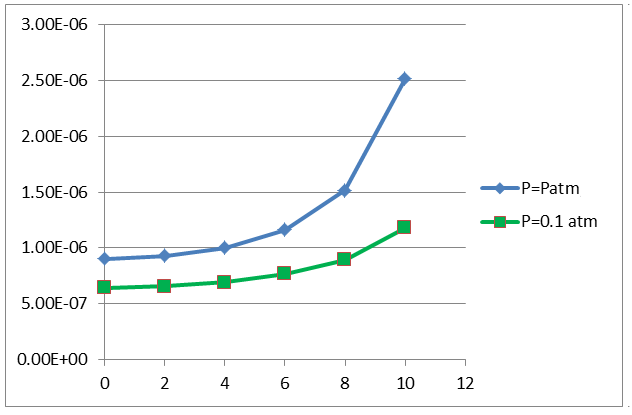

与第一个分析结果进行对比,结果图如下图所示,从图中可以看出,随着环境压力的减小阻尼系数变小。
图15 不同压力环境下仿真结果对比
