利用吸合电压的MEMS薄膜材料力学特性提取技术与应用

利用微结构的机电行为提取机械性能

静电驱动的MEMS器件已广泛应用于各种传感和驱动，并可用于生物传感器或提取薄膜材料的力学性能。在过去的十年中，薄膜材料力学性能计算技术的所有重要发现都来自麻省理工学院的Senturia研究团队。关键在于推广器件的阈值电压和MEMS力学性能的实验公式。该技术的优点是阈值电压的测量简单；而缺点是实验公式必须结合某些测试微结构使用。如果器件发生变化，则公式也必须改变。在非理想边界（例如预变形或非均匀截面）下使用实验公式也很困难。与 Senturia 不同，胡 针对吸合电压近似解析模型，提出了微结构的非线性机电耦合系统，该模型涉及非理想边界、边缘电容效应和残余应力。胡还发展了一种用于测量薄膜材料力学性能的全电信号测试方法，可用于晶圆级测试，以检查微结构的杨氏模量和残余应力。参考文献提出了微测试梁杨氏模量、残余应力与吸合电压的关系公式，其中考虑了边缘场电容、微测试梁的分布特性和机电耦合效应的影响：

其中ηPI表示吸合状态下的η值，可表示为：

式(12)可用数值方法求解，将ηPI的值代入式(11)，可得吸合电压VPI与结构材料参数σ0 、 E的关系为：

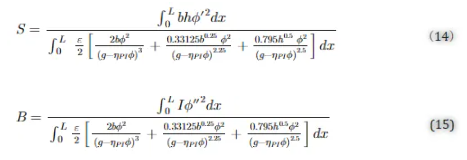

其中参数S和B取决于微测试梁的几何参数，具体如下：

 其中，b、E、h、I、L和σ0分别代表梁的宽度、杨氏模量、厚度、梁横截面积惯性矩、梁长度和初始应力；ϕ为固定梁的第一阶固有模态。因此，只需代入测得的两个不同长度测试梁的吸合电压，即可轻松提取杨氏模量和残余应力：

该测试技术能够进行晶圆制造的在线测量和监控，并使用现有的半导体测量设备，因为它们适用于半导体和 MEMS 工艺。

4. 结论

由于静电驱动MEMS器件涉及多个能量域的耦合，其机电耦合分析十分复杂。此外，机电耦合效应会导致系统运行过程中的吸合不稳定性、非线性响应和可靠性问题。本文综述了静电驱动MEMS器件的相关文献，包括准静态吸合电压的物理模型（阐述残余应力、弹性边界、结构柔度、边缘场电容等物理量如何影响吸合电压）、动态特性分析（阐述系统运行时的动态行为）、空气阻尼效应（阐述空气阻尼系数与结构几何形状之间的关系）、可靠性（阐述各类器件的失效模式和失效机制）、数值建模方法（阐述如何生成最有效的降阶模型以拟合实际系统）及其应用。通过进一步理解这些重要课题之间的相互作用机制，有助于发展MEMS领域的优化技术和应用。
