加速度计：从基本原理到先进设计与仿真

一、引言

加速度计，作为测量线加速度的核心传感器，已成为从消费电子到尖端国防装备不可或缺的组成部分。其发展历程经历了从笨重的机械结构到微机电系统的革命性跨越跨越。如今，借助先进的MEMS工艺与多物理场仿真工具（如Coventor），加速度计的设计正朝着更高性能、更低成本和更快上市时间的方向飞速发展。

二、加速度计的基本概念与工作原理

1. 定义定义与核心功能加速度计是一种能够测量物体加速度（包括静态的重力加速度和动态的运动加速度）的传感器，并将其转换为可处理的电信号。其核心功能是感知加速度，单位为 m/s² 或 g（1g ≈ 9.8 m/s²）。通过对加速度信号的处理，可以进一步推导出物体的运动状态、振动幅度、倾斜角度甚至位移。

2. 物理基础与工作机理其物理基础是牛顿第二定律（F=ma）。传感器的内部有一个“质量块”（Proof Mass），当受到加速度时，会产生惯性力，从而使敏感结构发生形变或位移。这种变化被转换为电容、电阻、电荷或光学信号等可测量的物理量。

三、主要类型与技术演进

1. MEMS加速度计：当今的主流微机电系统技术将加速度计带入了微型化、低成本、大批量生产的时代。其中，电容式MEMS加速度计因其高精度、低功耗和良好的温度特性而成为绝对主流。

• 电容式：利用质量块与固定电极构成的电容器。加速度引起质量块位移，从而改变电容值。通常采用差分电容结构以提高灵敏度和共模抑制比。

• 压阻式：利用半导体材料的压阻效应，将应力转换为电阻变化。灵敏度高，但温漂较大。

• 热对流式：通过检测加热气体在加速度下的流动变化来测量，无固体质量块，抗冲击性强。

2. 其他重要类型

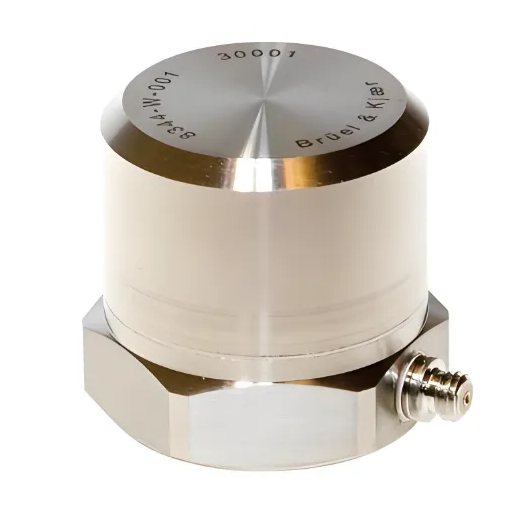

• 压电式：基于压电效应，适用于高频振动和冲击测量，但不能测量静态加速度。

• 伺服式：采用闭环力平衡原理，精度极高，常用于航空航天惯性导航系统。

• 光纤式：抗电磁干扰能力强，适用于极端环境。

四、现代MEMS加速度计设计的核心：多物理场仿真与Coventor

在现代MEMS产品开发中，传统的“设计-流片-测试”循环成本高昂且周期漫长。因此，在制造前进行精确的计算机仿真已成为必不可少的环节。在这方面，Coventor 是全球领先的MEMS设计和仿真软件。

1. Coventor在加速度计设计中的关键作用Coventor提供了一个完整的端到端平台，允许工程师在设计阶段就能预测和优化加速度计的最终性能。

2. Coventor的主要优势

• 优势一：全流程一体化解决方案Coventor集成了从概念设计（Architect）、三维建模（Model Builder）到多物理场仿真（MP Analyzer）的全部功能。设计师可以在一个平台上完成整个设计和验证流程，无需在不同软件间转换数据，极大地提高了效率和准确性。

• 优势二：强大的多物理场耦合分析能力加速度计的工作涉及机械力学、静电学、流体动力学等多个物理域的相互作用。Coventor能够无缝地进行这些领域的耦合仿真。

• 机电耦合：精确模拟在静电力驱动或检测下，结构的机械变形。

• 阻尼分析：准确预测质量块在空气或其他气体中运动的阻尼效应，这对于确定传感器的带宽和动态响应至关重要。

• 应力和热分析：分析封装应力、温度变化对传感器零偏和灵敏度的影响。

• 优势三：工艺集成与制造相关性这是Coventor的一大突出优势。软件可以与实际的MEMS制造工艺流程紧密关联。

• 工艺建模：用户可以构建虚拟的制造工艺流程，软件会自动生成与此工艺完全匹配的三维实体模型。这意味着仿真模型与实际生产出的芯片结构高度一致，仿真结果极具预见性。

• 优势四：系统级仿真加速度计最终要与读出电路（ASIC）集成。Coventor可以将精细的MEMS器件模型降阶为一个行为模型，然后导入到MATLAB/Simulink或Cadence等电路仿真环境中，进行MEM-ASIC协同仿真。这使得设计师可以评估整个系统（包括电路噪声、非线性等）的性能。

• 优势五：大幅降低开发成本与周期通过在虚拟环境中进行无数次“假设分析”、优化结构和参数，Coventor帮助工程师在产品流片前就发现并解决潜在的设计缺陷，避免了多次试产的巨大开销和时间延误，实现了“第一次就做对”（First-Pass Success）。
