什么是陀螺仪传感器？该如何科学选择？

一、什么是陀螺仪传感器？

陀螺仪传感器，又称角速率传感器或角速度传感器，核心功能是感测物体的角速度。

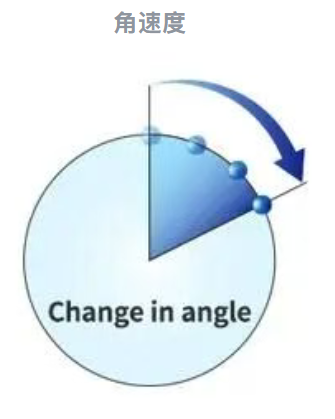

关键概念：角速度

简单来说，角速度就是物体单位时间内旋转角度的变化量，其常用单位为度/秒（°/s）。

图一

二、陀螺仪传感器的主要类型

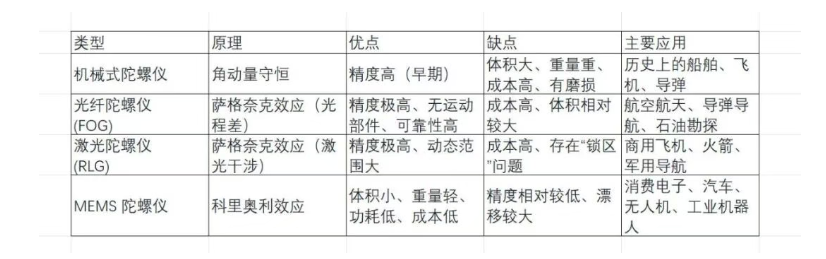

根据技术原理的不同，陀螺仪主要分为四大类：机械式陀螺仪、光纤陀螺仪（FOG）、激光陀螺仪（RLG）以及MEMS陀螺仪。各类陀螺仪的具体差异可参考下图。

图二

三、陀螺仪传感器详解

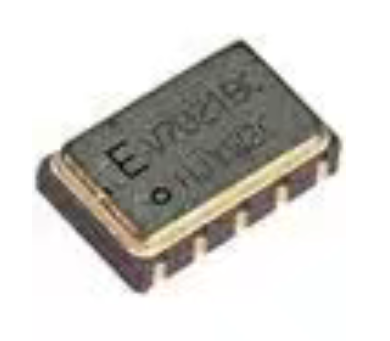

MEMS陀螺仪（微机电系统陀螺仪）是目前应用最广泛的类型之一，其核心工作逻辑是通过检测振动物件上产生的科里奥利力，来感知物体的角速度。需要注意的是，由于振动元件的材料、结构存在差异，不同MEMS陀螺仪的角速度测量精度会有较大区别。

图三

MEMS陀螺仪的工作原理

MEMS陀螺仪通过振动物体受到的科里奥利力感应角速度，下面以双T结构晶体元件为例，详细拆解其工作过程：

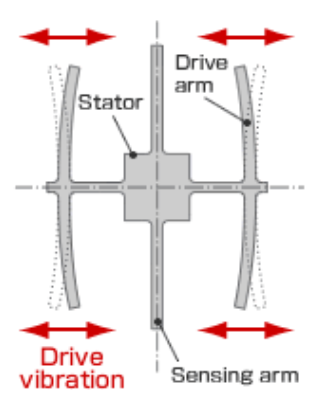

初始状态：MEMS陀螺仪的驱动臂会按照设定方向进行振动（如图所示）；

图四

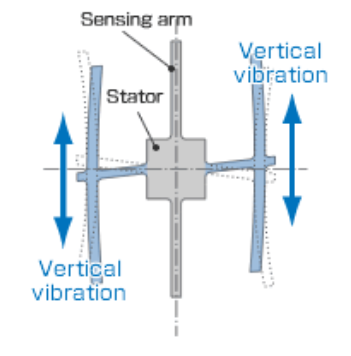

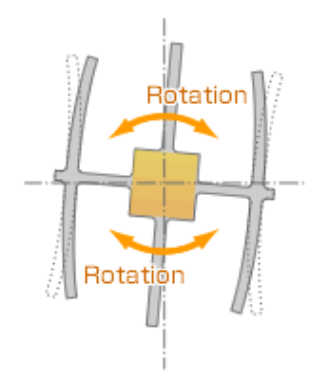

旋转触发：当陀螺仪随物体一起旋转时，旋转方向如图所示，科里奥利力会作用于振动的驱动臂，使其产生垂直于初始振动方向的垂直振动；

图五

图六

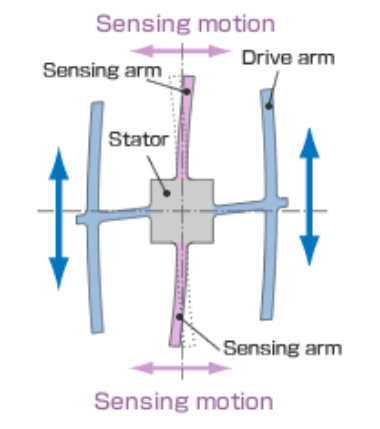

信号转换：驱动臂的垂直振动会带动传感器的固定部分发生弯曲，进而使传感臂产生相应的传感运动；

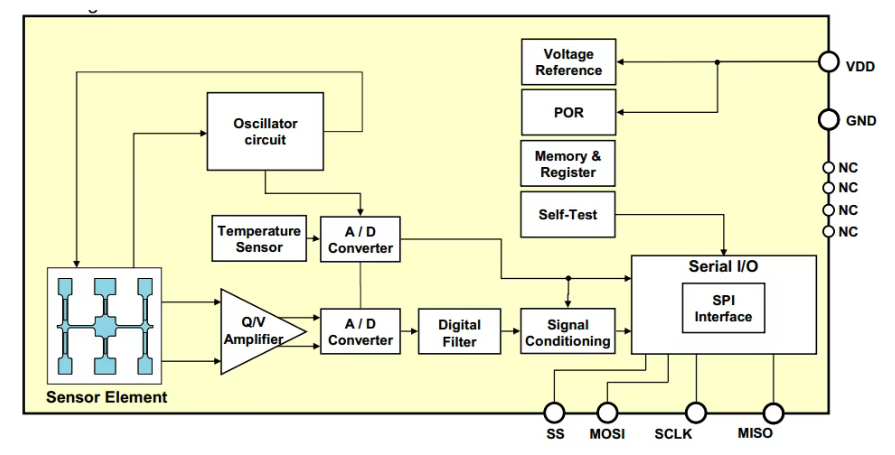

输出信号：一对传感臂的相对运动会产生电位差，通过检测这一电位差，即可感知物体的角速度，并将角速度信号转换为电信号输出，供后续设备处理。

图七

图八

四、陀螺仪传感器的应用领域

陀螺仪的应用核心围绕角速度的感知与转化，主要分为三大场景，覆盖消费电子、工业、汽车等多个领域：

角速度传感：直接感知物体旋转的角速度大小，用于测量物体运动状态本身，例如运动动作检测、设备旋转幅度监测等；
角度感应：通过传感器感知自身运动产生的角速度，再由CPU通过积分运算得出物体的转动角度，将角度数据输入应用程序并同步反馈，典型应用包括汽车导航系统、游戏控制器、VR设备的转动跟踪等；
控制机制：感知外界因素导致的物体振动，将振动数据以电信号形式传输至CPU，用于纠正物体的方向、保持平衡，最具代表性的应用就是平衡车的姿态控制。

五、如何选择一款合适的陀螺仪？

选择陀螺仪的核心是聚焦其关键性能参数，其中噪声、温度稳定性是核心考量点，同时量程和使用接口也需结合实际应用场景匹配，具体参数解读如下：

1. 噪声

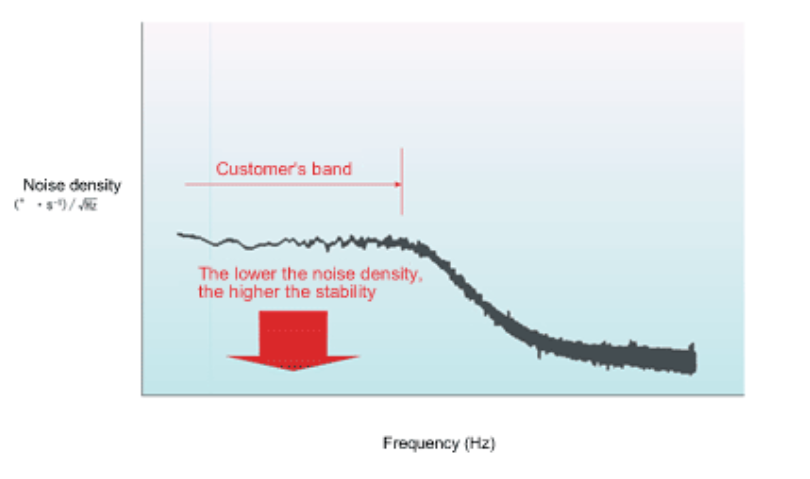

噪声指陀螺仪单位带宽内的噪声大小，其直接影响测量数据的瞬时分辨率和平滑度——噪声越小，测量结果越精准、越稳定。

图九

2. 量程

量程即陀螺仪能够准确测量的最大角速度，需根据应用场景的旋转速率需求选择：例如无人机飞行时翻滚速率较快，需选择±300°/s及以上量程；而望远镜稳定控制场景，仅需±10°/s左右的量程即可满足需求。

3. 稳定性

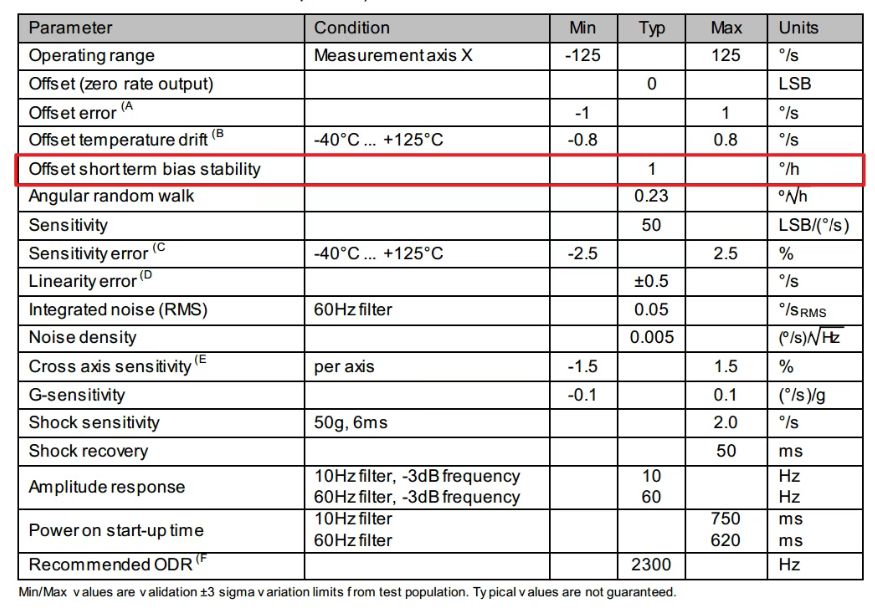

稳定性指陀螺仪在恒定工作条件下，输出信号随时间变化的程度，常用单位为°/h（每小时漂移角度）。该数值越小，说明陀螺仪长时间工作时的“漂移”越小，测量精度越高。不同级别陀螺仪的稳定性差异如下：

消费级MEMS陀螺仪：稳定性通常为10-1000°/h；
工业级MEMS陀螺仪：稳定性可达1-10°/h；
战术级陀螺仪（光纤/激光类型）：稳定性＜1°/h。

图十

4. 温度范围内的偏置稳定性（Offset temperature drift）

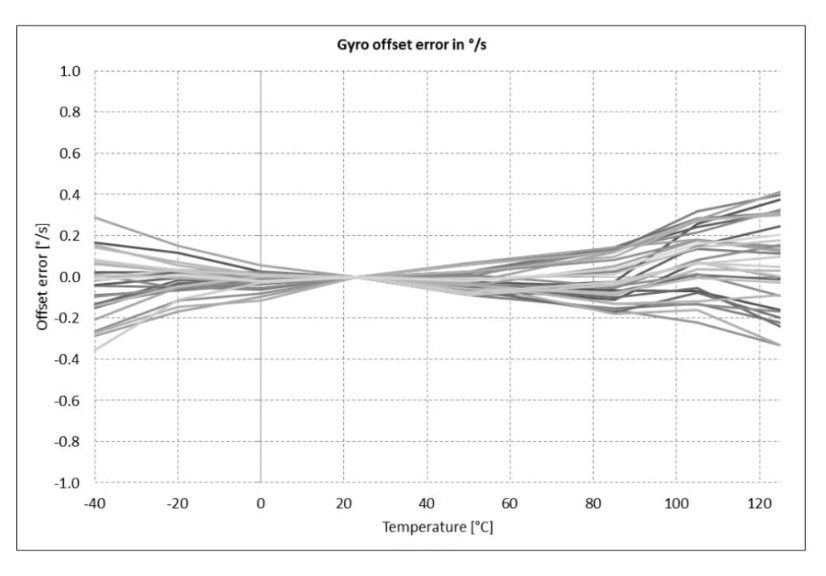

可通过对应图表观察温度变化对陀螺仪初始值（零点，即未施加角速度时的输出值）的影响。具备稳定偏置温度特性的陀螺仪，在自身或其搭载产品处于静止状态时，一定温度范围内的零点偏置几乎不发生变化，能够准确识别“静止”状态，避免误判。

图十一

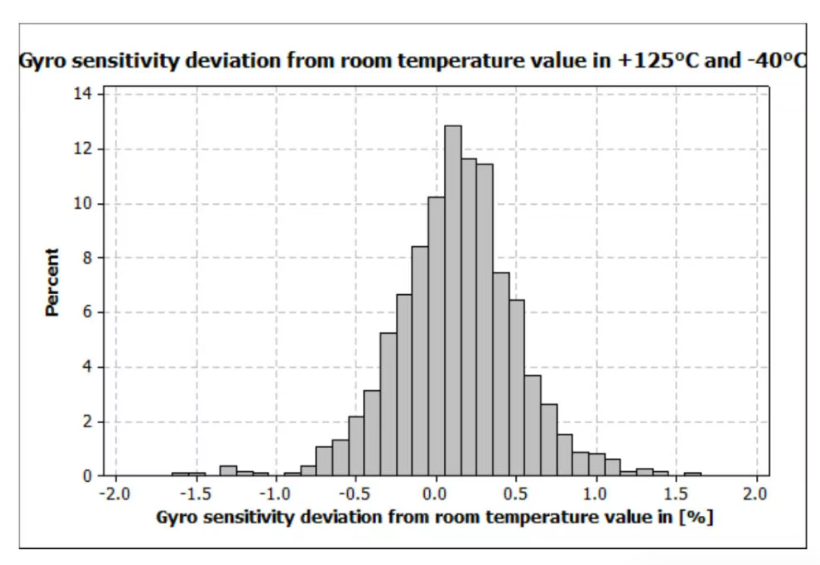

5. 比例因子随温度的稳定性（Sensitivity error）

比例因子的稳定性与偏置稳定性类似，需重点检查陀螺仪在工作温度范围内，每度/秒角速度对应的输出误差（即灵敏度误差）。这类误差通常可通过算法校正进行补偿，抵消温度变化带来的影响，保障测量精度。

图十二
