低噪声高性能MEMS加速度计：结构创新与技术突破

MEMS加速度计凭借微型化、低成本、低功耗及高鲁棒性的核心特点，已成为智能设备中不可或缺的基础运动感知单元。其中，“三明治”电容式MEMS加速度计采用垂直堆叠结构，将可动惯性质量块置于上下两个固定电极之间，构成差分电容检测单元，这种对称差分结构在性能上具备诸多关键优势。

具体而言，差分输出不仅能有效放大有效信号，还可天然抑制共模干扰，显著提升器件的灵敏度与信噪比；同时，该结构拥有更优的线性度、更低的交叉轴灵敏度以及更强的抗过载能力，其抗过载性能通常可通过集成机械限位结构进一步增强。因此，这类高性能加速度计已广泛成为汽车电子、工业自动化、惯性导航及高端消费电子等高要求应用领域的优选方案。

近日，科研团队提出了一种高性能MEMS加速度计，同样采用对称差分“三明治”电容结构。该团队通过将正交矩形补偿方法与湿法各向异性刻蚀工艺相结合，实现了敏感结构的高对称性；同时采用新型玻璃-硅复合盖板，上下盖板通过阳极键合与敏感结构封装，有效降低了寄生电容，为器件高性能奠定了基础。

仿真结果显示，该MEMS加速度计的敏感轴（Z轴）谐振频率与正交/扭转模态之间具有充分的频率分离度，可有效保证较低的交叉轴耦合。所制备的器件在0～8 g测量范围内，展现出0.2216 V/g的高灵敏度和99.842%的优异线性度，同时具备出色的噪声性能（7.88 µg/√Hz）和零偏不稳定性（6.39 µg），性能可与商业化产品相媲美。该结构设计与工艺方案，为高精度惯性传感应用提供了一条可行的技术路径。

MEMS加速度计的设计与制造

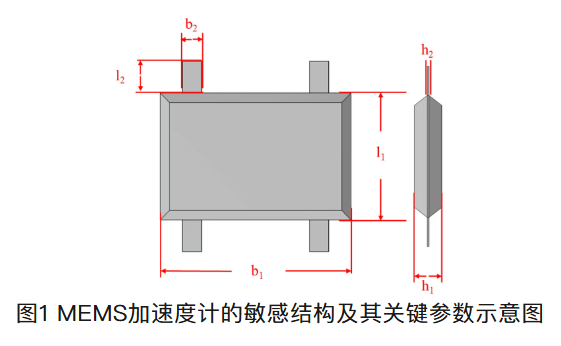

该MEMS加速度计的工作原理基于牛顿第二定律，核心敏感结构由惯性质量块及支撑质量块的弹性梁组成（如图1所示），包含七个关键参数：质量块的长度、宽度、厚度，弹性梁的长度、宽度、厚度，以及质量块与电极板之间的初始间隙。

科研人员通过仿真软件建立了摆式敏感结构的几何模型，模型中敏感惯性质量块通过四根弹性梁悬置并连接至外框架，随后采用有限元分析方法，对结构在X、Y、Z三个方向的谐振频率进行计算，其中Z轴被定义为器件的敏感方向。

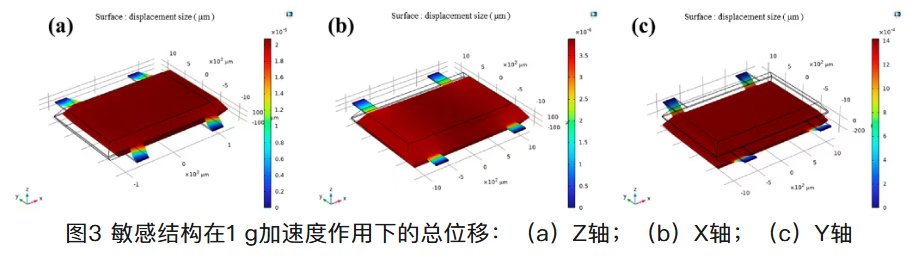

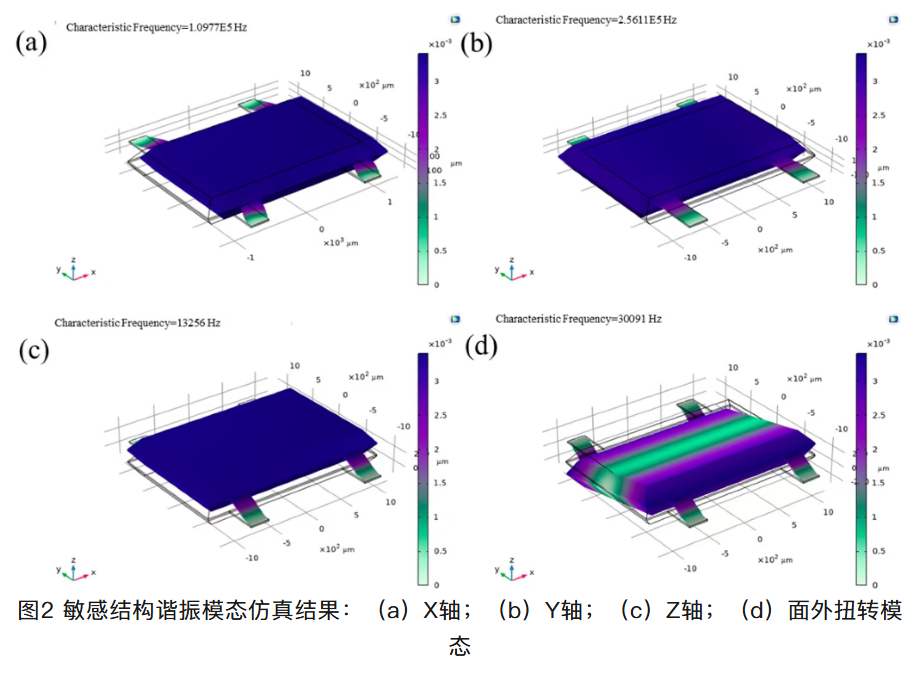

有限元仿真结果（图2）表明，该结构的一阶谐振模态对应敏感Z轴方向，谐振频率为13,256 Hz，显著低于X轴（109,772 Hz）、Y轴（256,110 Hz）方向的谐振频率及平面外扭转模态（30,091 Hz），有效避免了模态干扰。图3在1 g加速度作用下，三个方向的位移表现符合设计预期，进一步验证了结构的合理性。

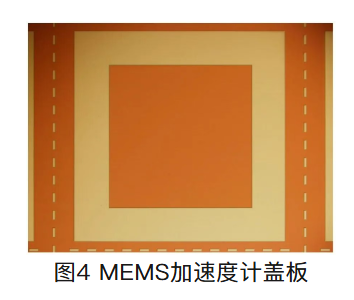

摆式敏感结构采用双面抛光硅片，通过TMAH各向异性湿法刻蚀工艺制备：首先在硅片正反两面刻蚀形成用于定义盖板间距的空腔，随后通过湿法刻蚀释放敏感惯性质量块及弹性支撑梁结构。硅-玻璃复合盖板单独制备，其阶梯结构通过深硅刻蚀形成，随后与玻璃晶圆进行阳极键合，再经玻璃回流工艺填充硅槽、研磨及化学机械抛光重新暴露硅表面，最后采用磁控溅射工艺沉积图形化金属电极（如图4所示），所制备的复合盖板展现出优异的寄生电容抑制能力。

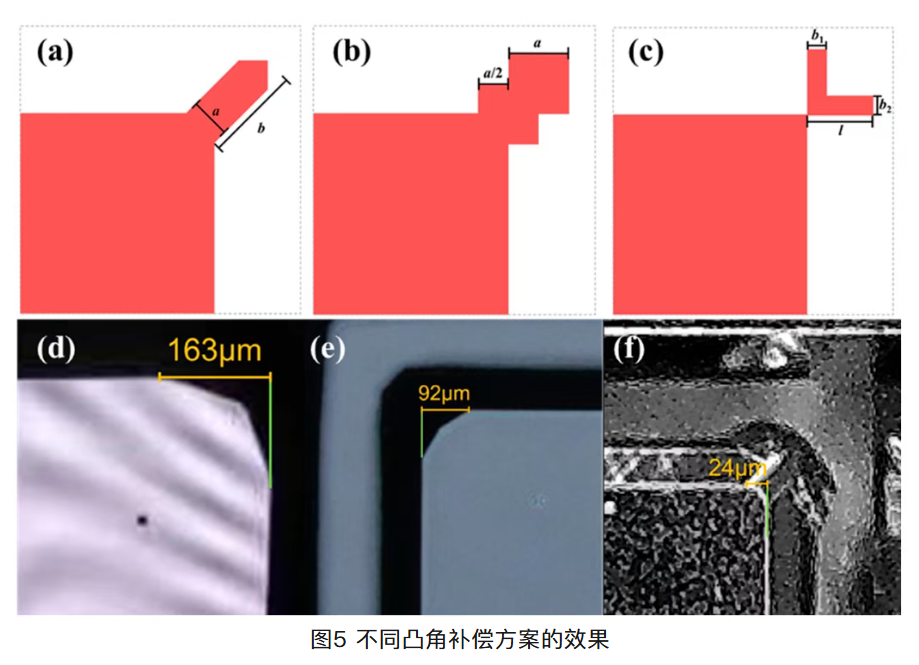

在TMAH各向异性湿法刻蚀硅的过程中，部分晶面刻蚀速率较快，会导致凸角出现“下蚀”现象，严重时会扭曲惯性质量块结构。对此，科研人员采用凸角补偿策略，在光刻掩膜的凸角处添加辅助几何特征，改变局部刻蚀前沿推进，使刻蚀液优先作用于补偿图形，从而保护器件凸角完整性。如图5所示，正交矩形补偿方案可显著抑制质量块凸角的下蚀，保障结构精度。

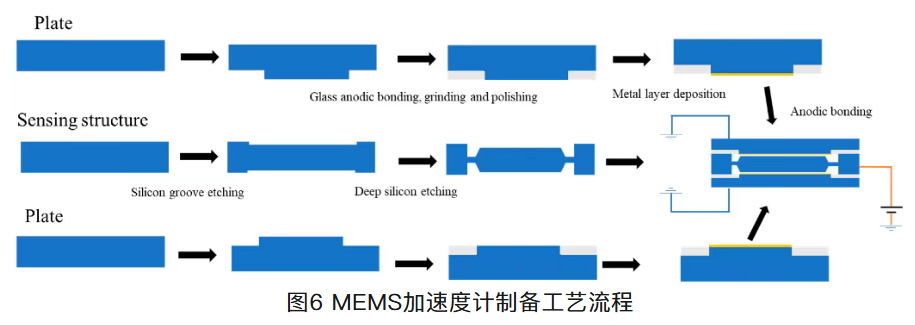

敏感结构层与复合盖板制备完成后，科研人员对器件进行组装：先将上、下复合盖板与中间敏感结构层进行高精度对准，再通过阳极键合工艺将三层结构永久键合，形成密封的差分电容检测单元，完成MEMS加速度计的三维封装。整体工艺流程如图6所示。

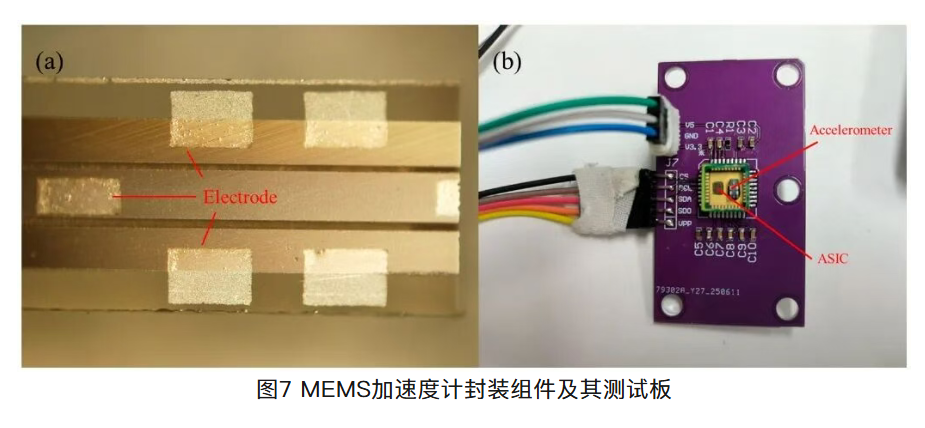

最终，将MEMS加速度计芯片与检测电路的ASIC芯片一同封装于外壳内，形成完整的加速度计封装组件（如图7所示）。

性能表征与优势

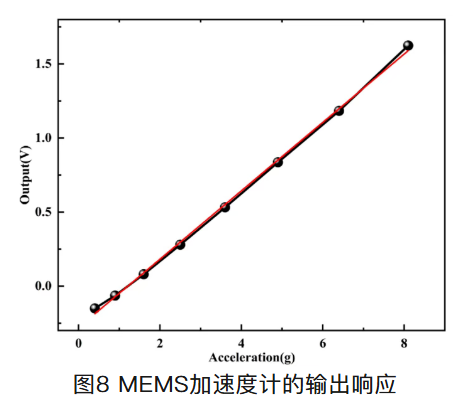

在室温（22 °C）环境下，科研人员对该MEMS加速度计的输出响应进行了测试（如图8所示）。结果显示，加速度计的输出值与输入加速度呈良好线性关系，灵敏度约为0.2216 V/g，可精准检测敏感轴（Z轴）方向的加速度，具备超高灵敏度；在0~8 g测量范围内，线性度达到99.842%，展现出优异的线性输出特性。

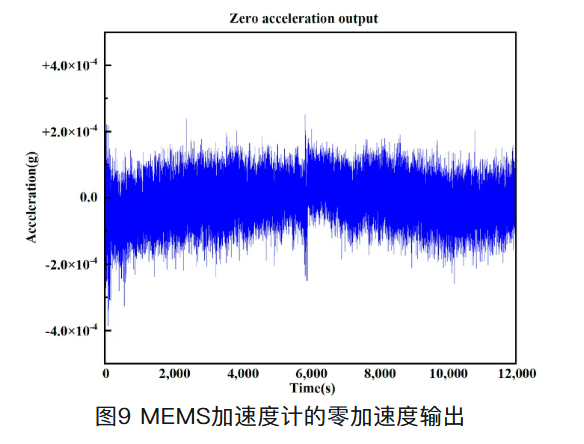

零加速度输出（ZRO）反映加速度计的噪声水平和输出偏差，其漂移是影响器件高精度性能的重要因素。测试结果表明（如图9所示），该MEMS加速度计的最大ZRO漂移约为0.42 mg，表现出良好的稳定性。

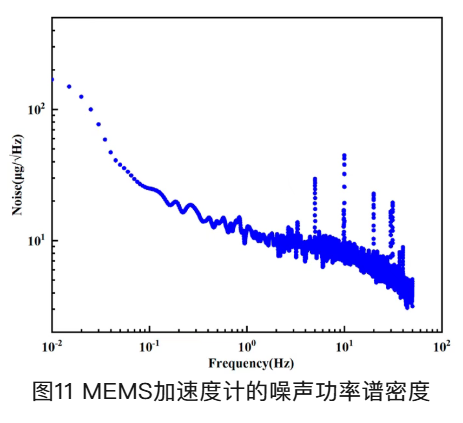

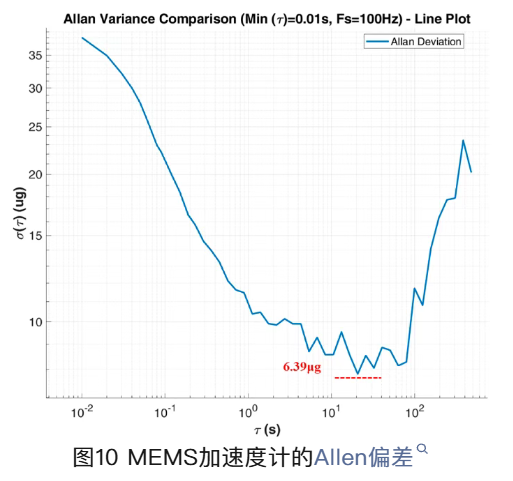

零偏不稳定性反映器件在无外部加速度输入时随时间变化的输出偏移特性（如图10所示），该加速度计的零偏不稳定性为6.39 μg，综合性能优异；通过对ZRO进行傅里叶变换获得的噪声功率谱密度为7.88 μg/√Hz（@10 Hz），表明器件具备极低的噪声特性，可满足高精度应用需求。

小结

综上所述，科研团队成功开发出一种对称差分电容式MEMS加速度计，通过湿法刻蚀与凸角补偿工艺，实现了高对称性敏感结构；结合玻璃-硅复合盖板及三层阳极键合封装，有效降低了寄生电容。仿真与测试结果证实，该器件敏感轴与正交轴模态频率分离充分，交叉耦合低，同时具备高线性度、高灵敏度、低噪声及低零偏不稳定性的核心优势。

该MEMS加速度计的设计与工艺方案，为实现高性能微惯性传感提供了有效途径，可广泛应用于高精度惯性导航、平台稳定控制及工业监测等高端领域，具有重要的技术价值与应用前景。
