加速度计的原理与应用详解

加速度计能够把物体运动变化转化为便于采集、量化的电信号。无论是姿态倾斜、机械振动，还是重力作用带来的加速度变化，都可以被精准捕捉，广泛支撑各类电子设备与工程设计方案。本文将通俗讲解加速度计核心工作原理，同时说明如何依据器件参数手册完成实际工程选型与电路设计。

从惯性感知读懂加速度计基础原理

加速度计用于测量物体相对自由落体参考状态的运动加速度。它采集的是物体实际承受的体感加速度，而非单纯坐标系下的运动加速度 —— 参考坐标系自身同样可能处于加速运动状态，并不会干扰传感器本身测量结果。

简单来说，加速度计捕捉物体与自由落体状态之间的偏差加速度，依靠这一物理特性，实现重力识别、姿态判断与运动感知。

加速度计依靠内部惯性质量块位移感知运动变化，属于机电一体化惯性传感器件。被测加速度分为两类：一类是重力持续作用产生的静态加速度，另一类是运动、冲击、振动带来的动态加速度。

当器件产生加速运动时，内部质量块会相对外壳发生偏移，位移变化被转化为对应电信号。传感器支持单轴、双轴、三轴多维度测量，以此判断空间朝向、振动幅度与姿态角度。重力持续作用于惯性质量块，也让传感器可以精准识别倾斜角度与空间位置。

原始电信号经过芯片内部放大、滤波、信号调理处理后，传输至主控单元。处理完成的数据，可用于运动监测、振动故障检测、姿态识别，并实时响应速度、方位变化。

常规惯性加速度计，依靠内部悬挂质量块感应加速度变化。静态重力、动态冲击振动都会引发质量块相对位移，进而改变器件电学特性，生成感应信号。经过信号调理运算后，系统即可量化运动状态，区分恒定受力与瞬时冲击，精准反馈速度、姿态、振动相关变化。

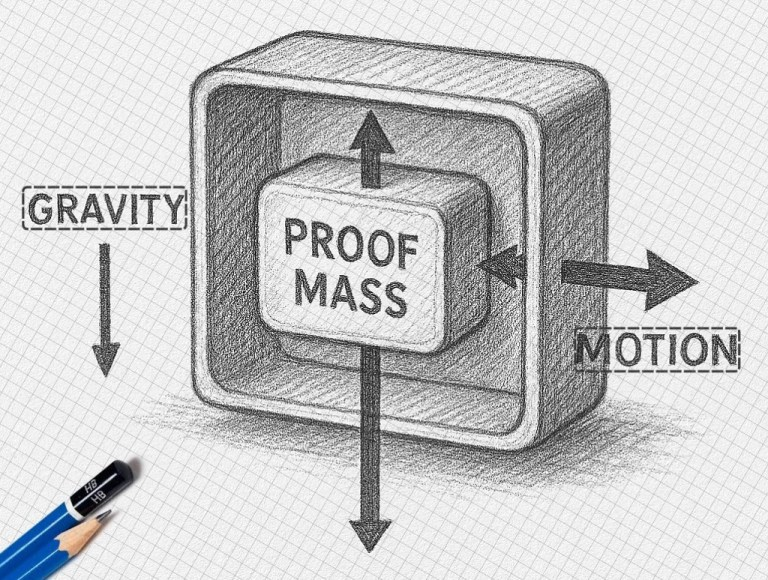

悬挂式惯性质量块是加速度计核心传感结构，直观展现了惯性传感底层逻辑：质量块跟随重力方向与外部加速度产生偏移位移。这一机械位移原理，也是微型硅基惯性器件电容检测、压阻检测的技术基础，以此精准解算空间运动与姿态变化。

加速度计类型与不同传感机制

市面上主流加速度计有着多样传感原理：压电式加速度计依靠材料受压产生电荷信号，适合高频振动、瞬时冲击检测，无法测量恒定静态加速度；压阻式加速度计利用受力形变改变电阻阻值，兼顾静态加速度与低频运动信号测量；电容式加速度计通过质量块位移改变极板电容大小，灵敏度优异、功耗更低，十分适配姿态倾斜、空间姿态检测场景。

三轴加速度计在三个互相垂直的维度集成传感单元，可完整采集三维空间运动信息，广泛用于姿态导航、振动工况分析。

微型硅基惯性加速度计将传统机械结构微型集成在硅片之上，搭配低功耗信号处理电路，精度高、体积小，目前大量应用在消费电子、工业状态监测等领域。

与此同时，一些先进的加速度计摒弃了传统的质量块模型，转而采用光学或热传感技术。在热式设计中，受热的气体气泡在加速度作用下会在传感器腔内移动，通过追踪其位移来推断物体的方向。
